本产品是一款超精密气浮模具加工电主轴，最高转速60,000rpm，主轴采用HSK-E25自动换刀设计，带高精度编码器。全新冷却结构与独特轴系设计保证主轴动态加工精度，使加工零件表面达到纳米级别粗糙度，是专门针对模具加工行业的复杂表面、高精度加工需求而精心设计的一款产品。
特点
1.独特冷却结构
三段进水式冷却结构让主轴热伸长稳定后（20min内），热伸长变化量在1μm以内，实现加工零件表面粗糙度Ra≤20nm。
2.高刚度、高精度轴系设计
专为此类超精密气浮主轴设计的气浮轴承保证了主轴轴向、径向刚度达到40N/μm以上，轴芯采用飞盘后置式结构保证主轴转动时加工稳定性。
3.稳定转动系统
独特主轴转动系统的设计，保证主轴转动时稳定性，在转动过程中保证振动≤0.2mm/s。
参数
| 主轴型号 Spindel Model | DQFX-12060/1.2-KFPWVJM |
| 最高转速 Maximum Speed(rpm) | 60,000 |
| 最高电压 Maximum Voltage(V) | 220 |
| 额定功率S6 Rated Power(KW) | 1.2 |
| 额定转矩S6 Rated Torque(N·m) | 0.6 |
| 额定电流S6 Rated Current(A) | 6.3 |
| 最大频率 Maximum Frequency(Hz) | 1000 |
| 振动值 Vibration Values(mm/s) | ≤0.2 |
| 冷却形式及介质 Cooling Form and Medium | 水冷 |
| 冷却系统冷却液流量 Cooling system coolant flow(L/min) | 水water：≥5.0L/min |
| 轴承工作气压 Cylinder Working Pressure(MPa) | 0.6-0.65MPa |
| 气路系统气流量 Air system Air Flow(L/min) | 22-30（@60,000rpm） |
| 轴端静态偏摆 Static Runout(μm) | ≤2μm |
| 换刀方式 Tool-change mode | 自动换刀（HSK-E25刀柄） |

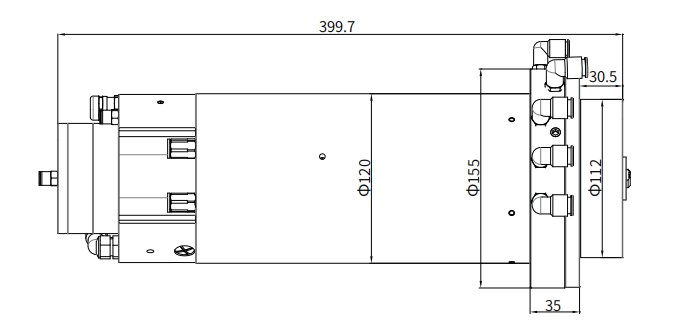

尺寸图
