产品介绍
– 斜轴式检测，镜面下角度兼容性±20.5° – 可完成透明、镜面、高反光等几乎所有材质表面的高精度3D测量 – 一次扫描即可记录详细原始数据并生成多种形式的2D/3D图 – 0.1μm Z轴重复精度，X方向分辨率2.9μm – 2048点/线扫描密度，最快35000线/秒超高速扫描 – 完备的SDK及一站式软件支持服务 – 可应用于工业智造、精密测量和科学研究领域。
| 型号 | HPS-LCF1000 |
| 线长(mm) | 5.9 |
| X方向分辨率(μm) | 2.9 |
| Z方向可重复性*1(μm) | 0.1 |
| 工作距离(mm) | 16 |
| 量程(mm) | 3 |
| 全量程下扫描速率(Hz) | 5000*2 |
| 最大扫描速率*4(Hz) | 35000 |
| X方向点数 | 2048 |
| 镜面下角度兼容性(deg) | ±20.5 |

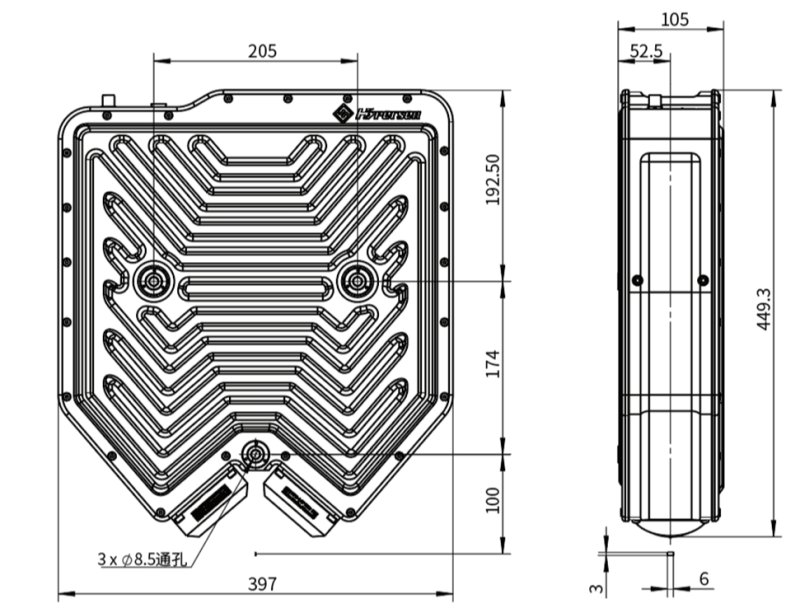

| 尺寸（宽x高x深）(mm) | 397×449.3×105 |
| 重量 | 约19kg |
| 功率 | 35W |
| 防护等级（EN 60529） | IP55 |
| 工作环境温度 | +15~+35℃ |
| 电源 | DC 24V，3.75A |
| 连接方式 | 40G光纤 |
| 数字量输入 | 光耦输入输出 |
*1 该数值为3σ值，是在我司无尘实验室光学平台下测得的镜面标准块的数值，轮廓数200000，积分时间200μs，手动调光信号强度至20%；
*2 此速率下X方向扫描点数为1024点，2048点时全量程扫描速率为2500Hz；
*3 此速率下X方向扫描点数为1024点，2048点时全量程扫描速率为3100Hz；
*4 此时Z方向量程为全量程的1/8；
